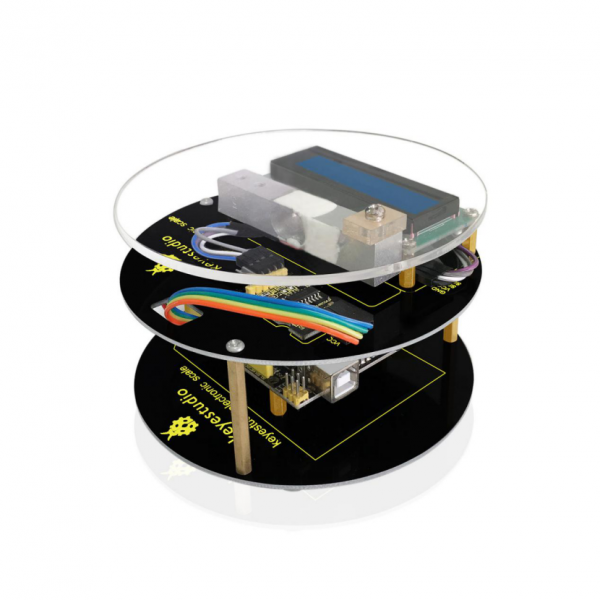

DIY Электронные весы

Электронные весы часто встречаются в нашей повседневной жизни с функцией взвешивания. Профессиональные весы на рынке имеют больше функций с большей точностью. Есть ли возможность для энтузиастов сделать свои собственные электронные весы с тем, что они узнали? Абсолютно вы можете! Это легко сделать с открытым исходным кодом электронные весы. Вам просто нужен модуль взвешивания, чип AD (hx711), специализирующийся на взвешивании, и Arduino с соответствующей библиотекой.

Электронная шкала взвешивает силу в соответствии с небольшой деформацией, вызванной прессованием металла. Он использует наиболее часто используемый тензометр для измерения деформации. В типичном применении используйте тензодатчик, прикрепленный на лицевой стороне этого датчика, чтобы измерить усилие в отверстии датчика.
HX711 - это микросхема 24-разрядного аналого-цифрового преобразователя, разработанного для высокоточного датчика веса. По сравнению с другими микросхемами того же типа, эта микросхема отличается высокой интеграцией, быстрым откликом и сильной защитой от помех, интегрированной внешней схемой, необходимой для других микросхем, включая стабилизированное напряжение питания и встроенный тактовый генератор.
Это снижает стоимость всей машины весов, и в то же время повышает ее производительность и надежность. Интерфейс и программы этого чипа и чипа MCU очень просты. Все управляющие сигналы приводятся в действие штырьками без программирования регистра внутренней микросхемы. Введите и выберите переключатель, чтобы выбрать произвольный канал A или B, подключив его к малошумящему программируемому усилителю.
Усиление в канале A составляет 128 или 64 бита, и его соответствующая амплитуда различных входных сигналов при полной нагрузке составляет соответственно ± 20 мВ или ± 40 мВ. Усиление в канале B фиксировано 32, используется для определения параметров системы. Стабилизированный источник питания, предлагаемый микросхемой, может напрямую подавать питание на внешний датчик и аналого-цифровой преобразователь, при этом нет необходимости в дополнительном аналоговом питании на основной плате. Генератор тактовой частоты не нуждается во внешнем устройстве. Автоматический сброс упрощает инициализацию при открытии.

• Канал A или B может выбрать другой вход.
• Усиление составляет 64 или 128 в малошумящем программируемом усилителе.
• Стабилизированное напряжение, предлагаемое микросхемой, может напрямую подавать питание на внешний датчик и аналого-цифровой преобразователь.
• Генератор тактовой частоты не нуждается во внешнем устройстве. При необходимости можно использовать внешний кварцевый генератор или часы.
• Функция автоматического сброса
• Все управляющие сигналы приводятся в действие штырьками без программирования регистра внутренней микросхемы.
• Альтернатива 10 Гц или 80 Гц выходной скорости передачи данных
• Список комплектов

• Ном.	Наименование товара	Количество	Картина
  1	keyestudio Правление ООН	1
  2	I2C 1602 LCD	1
  3	keyestudio Цифровая кнопка	1
  4	Весовой модуль keyestudio HX711	1
  5	Датчик реостата 5 кг	1
  6	Табула Совет (Верхняя Доска)	1
  7	Табула Совет (Нижняя доска)	1
  8	Keyestudio R = 120 мм Подшипник Акриловая Доска	1
  9	keyestudio 15 * 11 * 4 Акриловая доска 4мм Проставка	1
  10	Вес 50 г	1
  11	Вес 100 г	1
  12	Самоклеющаяся прозрачная коллоидная частица 3М с защитой от ударов 3 * 5 (4 гранулы)	1
  13	Винт с круглой головкой М3 * 6 мм	23
  14	M3 Никелинг Орех	2
  15	M4 * 10 мм винт с круглой головкой	2
  16	Шестиугольная медная фистульная M3 * 10MM	8
  17	Шестигранная медь Fistular M3 * 40MM	1
  18	Женщина в Женский Дюпон Line15CM	20
  19	USB-кабель	1
  20	18650 аккумулятор	1
